РЕФРАКТОМЕТР ПР-1М

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
     Промышленный рефрактометр ПР-1М предназначен для непрерывного измерения концентрации растворов различных жидкостей в промышленных технологических процессах. Рефрактометр может применяться в пищевой, целлюлозно-бумажной, химической, нефтехимической и других отраслях промышленности. Прибор может быть откалиброван на измерение концентрации широкого круга веществ как по заказу, так и непосредственно на производстве. Принцип действия исключает влияние цвета раствора, пузырьков воздуха, твердых частиц.
     Конструктивно рефрактометр ПР-1М выполнен в виде единого модуля. Погружаемый узел изготовлен из нержавеющей стали. Оптическая призма изготовлена из лейкосапфира. Габаритно-установочные размеры погружаемого узла и присоединительного фланца могут быть согласованы с заказчиком.

   Рекламный проспект (148 kB)            Заказ on-line

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Рабочий диапазон показателя преломления среды
1,320 - 1,540
 Рабочие пределы измерения концентрации
0 - 100 %
 Диапазон измерения концентрации в рабочих пределах
40 %
 Погрешность измерения показателя преломления
± 0,0002
 Погрешность измерения концентрации
± 0,1 %
 Температурная компенсация
автоматическая
 Допустимые пределы изменения температуры контролируемого раствора
0 - 140°С
 Погрешность измерения рабочей температуры, не хуже
± 1°С
 Максимальное давление среды
20 бар
 Выходные сигналы:
 аналоговые (концентрация, температура)
 цифровые (по заказу)

4 - 20 mA
RS232/RS485
 Степень защиты корпуса
IP66 (Nema 4X)
 Индикатор
2-х строчный ЖК с подсветкой
 Габаритные размеры (с плоским фланцем)
195х195х340 мм
 Масса, не более
9 кг
 Питание
220 В, 50 Гц

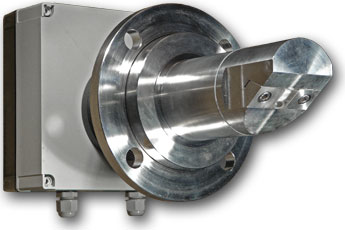

Рефрактометр ПР-1М

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

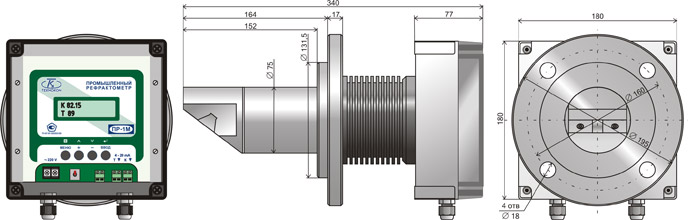

Габаритные размеры рефрактометра ПР-1М



ПРИМЕРЫ МОНТАЖА
Монтаж рефрактометра ПР-1М в трубе большого диаметра
Монтаж рефрактометра ПР-1М в трубе среднего диаметра
Монтаж рефрактометра ПР-1М в трубе малого диаметра

В трубе большого диаметра

В трубе среднего диаметра

В трубе малого диаметра
