МУТНОМЕР ИКО-17

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
     Мутномер (анализатор мутности жидких сред) ИКО-17 предназначен для непрерывного измерения мутности технических и сточных вод, а также для контроля других жидкостей по параметру мутности. Мутномер может быть использован в качестве измерителя концентрации взвешенных частиц в жидкостях после предварительной градуировки непосредственно на месте эксплуатации.
     Область применения: предприятия пищевой, химической, целлюлозно-бумажной промышленности, водные хозяйства, комплексный экологический мониторинг водных сред.
ПРИНЦИП ДЕЙСТВИЯ
     Принцип действия мутномера ИКО-17 основан на измерении величины диффузного отражения взвешенными в жидкости частицами оптического излучения ИК-диапазона.
     ИК-излучение от полупроводникового светодиода направляется через кварцевое окно в поток исследуемой жидкости. Отраженное взвешенными частицами излучение частично возвращается через то же окно в датчик и попадает на фотоприемник. После усиления и аналого-цифрового преобразования сигнал с фотоприемника подается на микропроцессор, расположенный в электронном блоке. Микропроцессор обрабатывает полученный сигнал и выдает рассчитанное значение мутности на дисплей и токовый выход.
СПОСОБ УСТАНОВКИ
     Оптический датчик прибора ИКО-17 устанавливается непосредственно на трубопровод при помощи шарового крана, входящего в комплект поставки. Шаровой кран вваривается в трубопровод перед монтажом прибора. В комплект прибора также входит съемник, позволяющий устанавливать и извлекать датчик из трубопровода, находящегося под давлением до 10 атм. без остановки технологического процесса. Электронный блок размещается на расстоянии до 10 метров от оптического датчика.
   Рекламный проспект (100 kB)            Заказ on-line

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Диапазон измерений по шкале формазиновой суспензии
100 - 4000 ЕМФ
 Диапазон измерений с зеркальной насадкой по шкале формазиновой суспензии
0 - 200 ЕМФ
 Максимальная абсолютная погрешность измерения
± 4 ЕМФ
 Диапазон измерений концентрации целлюлозной и древесной массы
0,5 - 7 %
 Диапазон измерений концентрации целлюлозной и древесной массы с зеркальной насадкой
0 - 1 %
 Максимальная абсолютная погрешность измерения
± 0,05 %
 Постоянная времени прибора (устанавливается программно)
3 - 999 сек
 Вывод информации:
 - цифровой дисплей
 - токовый выход


4-20 mA
(0-20 mA; 0-5 mA)
 Габаритные размеры:
 - оптического датчика
 - оптического датчика с зеркальной насадкой
 - измерительного блока
 - шарового крана
 - длина соединительного кабеля

100 х 83 х 390 мм
100 х 83 х 430 мм
350 х 240 х 140 мм
310 х 140 х 100 мм
10 м
 Масса, не более:
 - оптического датчика
 - измерительного блока
 - шарового крана

3 кг
2,5 кг
4,3 кг
 Степень защиты измерительного блока
IP-67
 Допустимые параметры окружающей среды:
 - влажность
 - температура

до 95% при 20°C
+5 ... +50°С
 Питание
220 В, 50 Гц
 Потребляемая мощность
не более 20 ВА
 В комплект поставки прибора входят: оптический датчик; измерительный блок; шаровой кран ДУ-36; сигнальный кабель; съемник датчика.

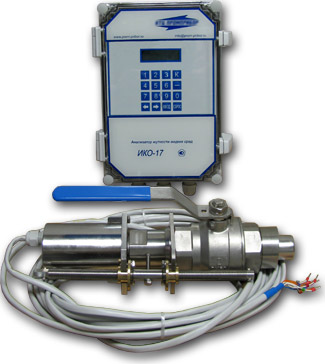

Мутномер ИКО-17 с электронным блоком

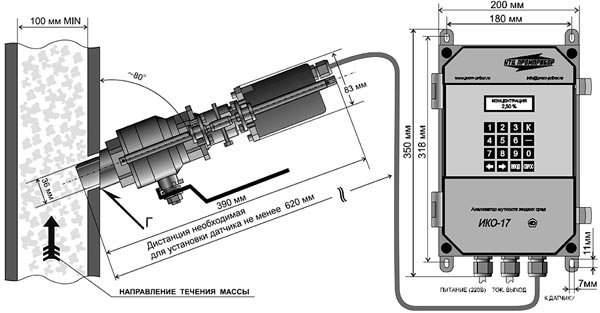

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные размеры мутномера ИКО-17
