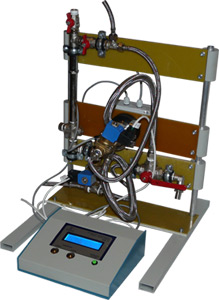

Анализатор виноградного сусла рефрактометрический АВС-Р предназначен для оперативного измерения содержания сахаров в виноградном сусле на приемных пунктах предприятий по переработке винограда. Измерение осуществляется рефрактометрическим методом по стандартной шкале концентрации сахарозы в воде (Brix).

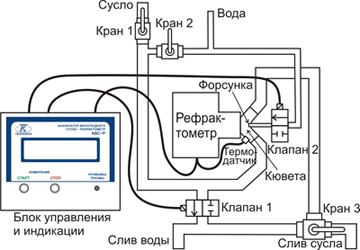

Анализатор сусла состоит из рефрактометра, проточной кюветы, электронного блока, системы трубок, кранов и соленоидальных клапанов.
Кран 1 служит для пропускания сусла в анализатор и для предотвращения выхода воды из анализатора в линию подачи сусла при общей промывке анализатора. Кран 2 служит для подачи воды в анализатор при его общей промывке. Трехходовой кран 3 служит для переключения сливной линии с режима слива сусла при измерении в режим слива воды при общей промывке. Клапан 1 служит для слива сусла и воды при промывке призмы рефрактометра. Клапан 2 служит для подачи воды на форсунку для промывки призмы рефрактометра.
В верхней строке дисплея электронного блока индицируется текущее значение концентрации сусла по сахарной шкале Brix, а в скобках указывается среднее значение концентрации при предыдущем измерении.
В нижней строке дисплея индицируется текущее значение показателя преломления и температуры сусла, а если анализатор находится в цикле измерения концентрации, то - название режима работы (Старт, Измерение, Стоп, Промывка).
В комплект поставки анализатора сусла АВС-Р входит программа, предназначенная для управления работой анализатора с персонального компьютера, передачи данных измерений от анализатора на компьютер и формирования на компьютере базы данных по измерению концентрации сусла в виде набора текстовых файлов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Диапазон измерения по концентрации сахарозы |
0 – 40 Brix |
Абсолютная погрешность |
± 0,1 Brix |
Дисплей |
Символьный LCD 16х2 |
Внешний интерфейс |
USB 2.0 |
Габаритные размеры |
450 х 500 х 550 мм |
Масса, не более |
10 кг |
Питающее напряжение |
220 В, 50 Гц |
Потребляемая мощность, не более |
50 ВА |
Температура оружающей среды |
10 –40 °С |
Относительная влажность воздуха |
до 80 % |
|
|
|
