ПЫЛЕМЕР ЛПИ-05

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
     Пылемер ЛПИ-05 предназначен для непрерывного измерения массовой концентрации пыли в отходящих газах технологических процессов.
     Область применения: контроль выбросов промышленных предприятий, контроль за работой пылеочистных фильтров, технологические контроль.
ПРИНЦИП ДЕЙСТВИЯ
     Принцип действия пылемера ЛПИ-05 основан на измерении ослабления лазерного излучения, пропускаемого через пылегазовый поток. Ослабление излучения обусловлено поглощением и рассеянием света твердыми частицами и зависит от концентрации пыли (массы пыли в единице объема газа, обычно выражаемой в граммах на кубометр).
     С одной стороны газохода размещается блок излучателя, а с противоположной – блок приемника. В газоходе вырезаются 2 отверстия. Через одно из них лазерное излучение поступает в газоход, а через другое выходит из него и попадает в блок приемника. В блоке излучателя расположен опорный фотоприемник, измеряющий мощность излучения, попадающего в газоход, а в блоке приемника - фотоприемник, измеряющий мощность излучения, прошедшего через газоход. Электрические сигналы с фотоприемников поступают в процессорный блок, где по специальному алгоритму рассчитывается концентрация пыли.
СПОСОБ УСТАНОВКИ
     Блоки источника и приемника излучения прибора ЛПИ-05 устанавливается на газоход и юстируются в соответствии с рекомендациями поставщика. При правильной установке вибрация и тепловые деформации кожуха газохода не влияют на работу пылемера.
   Рекламный проспект (145 kB)            Заказ on-line

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Диапазон измеряемых концентраций пыли в газоходе
0,02 - 50 г/м3
 Диапазон скоростей пылегазовых потоков
0,3 – 15 м/с
 Диапазон измерений оптической плотности
0 – 3
 Пределы допускаемой основной относительной погрешности
± 2%
 Постоянная времени прибора (устанавливается программно)
1 - 999 сек
 Вывод информации:
 - алфавитно-цифровой дисплей
 - токовый выход


4-20 mA
(0-20 mA; 0-5 mA)
 Габаритные размеры:
 - блока излучателя
 - блока приемника
 - электронно-измерительного блока
 - длина соединительных кабелей

300 х 150 х 150 мм
380 х 150 х 150 мм
350 х 240 х 135 мм
10 м
 Масса, не более:
 - блока излучателя с кабелем
 - блока приемника с кабелем
 - электронно-измерительного блока

5 кг
5 кг
2,5 кг
 Допустимые параметры анализируемой среды:
 - температура
 - влажность
 - диапазон диаметров частиц пыли
 - диаметр газохода

+5 ... +300°С
до 90% при 20°С
10 ... 100 мкм
0,35 ... 10 м
 Допустимые параметры окружающей среды:
 - температура
 - влажность

+5 ... +60°С
до 80% при 25°C
 Питание
220 В, 50 Гц
 Потребляемая мощность
не более 50 ВА
 В комплект поставки прибора входят: блоки излучателя и приемника, электронно-измерительный блок, юстировочный комплект, поверочный комплект,  методика поверки.
Пылемер ЛПИ-05

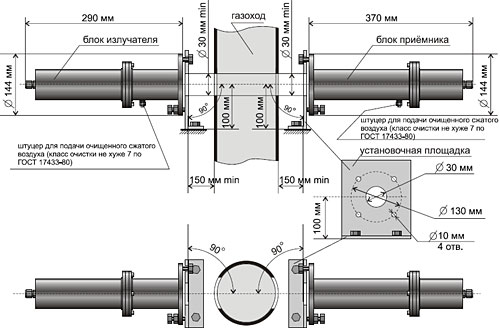

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные и присоединительные размеры пылемера ЛПИ-05
