СИГНАЛИЗАТОРЫ ГОРЕНИЯ СГ
Важнейшие преимущества сигнализаторов горения
серии СГ-01:
- Высокая помехоустойчивость селективность и чувствительность.
- Возможность контролировать прозрачный газовый факел при освещенности менее
1 люкса.
- Простые двухпроводные линии связи длиной до 600 м между датчиками оптическими
и прибором вторичным.
- Малые габариты и масса.
- Наличие уникального предложения - прибора СГ-01-3Ф, объединяющего в себе 2
независимых сигнализатора: на 3 горелки и на общий факел.
- Возможность поставки приборов в тропическом исполнении. |
| Напряжение питания, В |
220 +22/-33 |
| Частота сети, Гц |
50 ± 1 |
| Потребляемая мощность, ВА, не более |
5 |
Температура окружающего воздуха, ° С:
датчиков
прибора вторичного |
0 - 85
0 - 60
|
| Рабочий диапазон входных сопротивлений, МОм |
15 + 5/-7,5 |
Минимальная контролируемая освещенность в диапазоне цветовых температур
2700 - 6500 К с частотой 50 Гц, лк |
1 |
Допустимая нагрузка контактов выходных реле:
на постоянном токе
на переменном токе частотой 50 Гц при индуктивной нагрузке (cos j і 0,6) |
30 В, 2 А
220 В, 0.1 А
|
Габаритные размеры, мм
датчик
прибор вторичный |
48 х 70
107 х 42 х 200
|
| Масса, кг, не более |
0,5 |
Датчики контроля горелок размещаются в смотровой трубе
с внутренним диаметром 52 мм. Установка трубы должна исключать попадание факела
запальника в поле зрения датчика оптического и обеспечивать визирование на стабильную
часть факела горелки. Прибор вторичный устанавливается
на панели щита управления.
|
|
|
|

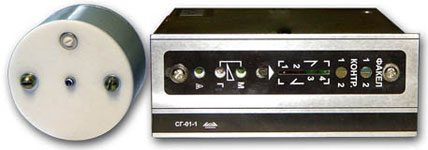

Предназначен для контроля
наличия факела газового запальника и основной газомазутной горелки.
Принципы контроля:
запальник - регистрация изменения электрического сопротивления на участке корпус
запальника - контрольный электрод;
горелка - регистрация ультрафиолетовой составляющей излучения пламени для газа
и пульсаций в видимой области для мазута. |
| Количество контролируемых запальников |
1 |
| Количество контролируемых горелок |
1 |
| Спектральный диапазон чувствительности, нм |
220 - 270 |
Быстродействие, с,
контроль запальника
контроль горелки |
1 ± 0,5
1 - 3
|
| Прибор вторичный |
1 шт. |
Розетка ГРПМ1-31ГО2-В |
1 шт. |
| Датчик оптический |
1 шт. |
Розетка 2РМ22КПН4Ш3В1 |
1 шт. |
|
|
|
|
Предназначен для контроля
наличия факела газового запальника и основной газомазутной горелки.
Принципы контроля:
запальник - регистрация изменения электрического сопротивления на участке корпус
запальника - контрольный электрод;
горелка - регистрация ультрафиолетовой составляющей излучения пламени для газа
и пульсаций в видимой области для мазута. |
| Количество контролируемых запальников |
2 |
| Количество контролируемых горелок |
2 |
Быстродействие, с,
контроль запальника
контроль горелки |
1 ± 0,5
1 - 3
|
| Прибор вторичный |
1 шт. |
Розетка ГРПМ1-31ГО2-В |
1 шт. |
| Датчик оптический |
2 шт. |
Розетка 2РМ22КПН4Ш3В1 |
2 шт. |
|
|
|
|

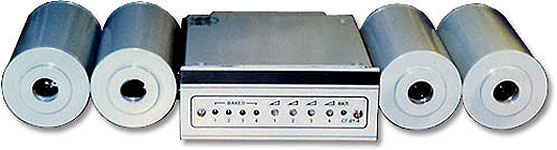

| Предназначен для контроля
наличия пламени горелок агрегатов, работающих на жидком и газообразном топливе. |
| Количество контролируемых горелок |
4 |
| Быстродействие, с |
1 - 3 |
| Прибор вторичный |
1 шт. |
Розетка ГРПМ1-31ГО2-В |
1 шт. |
| Датчик оптический |
4 шт. |
Розетка 2РМ22КПН4Ш3В1 |
4 шт. |
|
|
|
|

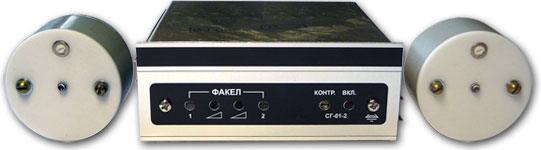

| Предназначен для контроля
наличия общего факела в топке газомазутных и пылеугольных котлоагрегатов по принципу
регистрации пульсаций в видимой области спектра с выработкой предупредительного
сигнала "потускнения" по каждому каналу. |
| Количество датчиков общего факела |
2 |
| Быстродействие, с |
1,5 |
| Прибор вторичный |
1 шт. |
Розетка ГРПМ1-31ГО2-В |
1 шт. |
| Датчик оптический |
2 шт. |
Розетка 2РМ22КПН4Ш3В1 |
2 шт. |
|
|
|

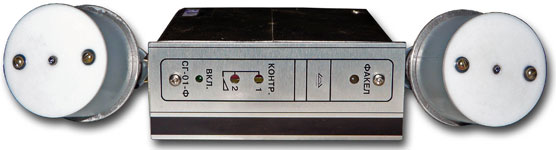

Предназначен для контроля
наличия пламени горелок и общего факела в топке газомазутных котлоагрегатовагрегатов.
Уникальная конструкция прибора вторичного объединяет в себе 2 прибора (для горелок
и для общего факела) с отдельными источниками питания в одном блоке. |
| Количество контролируемых горелок |
3 |
| Количество датчиков общего факела |
1 |
| Быстродействие, с |
1,5 |
| Прибор вторичный |
1 шт. |
Розетка ГРПМ1-31ГО2-В |
1 шт. |
| Датчик оптический |
4 шт. |
Розетка 2РМ22КПН4Ш3В1 |
4 шт. |
|
|
